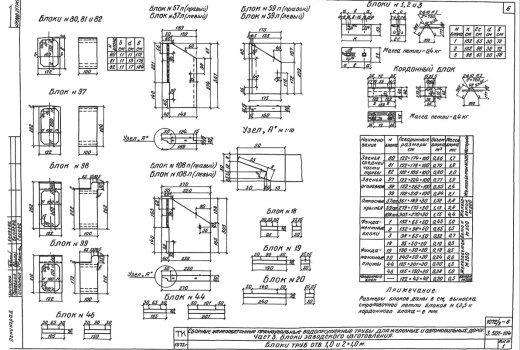

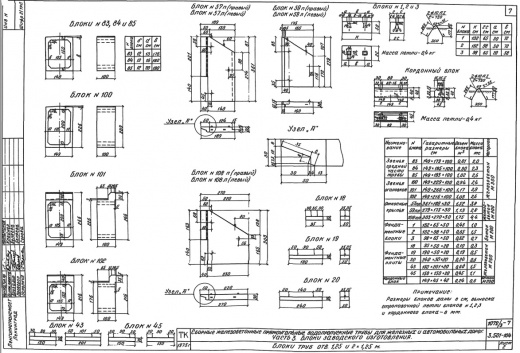

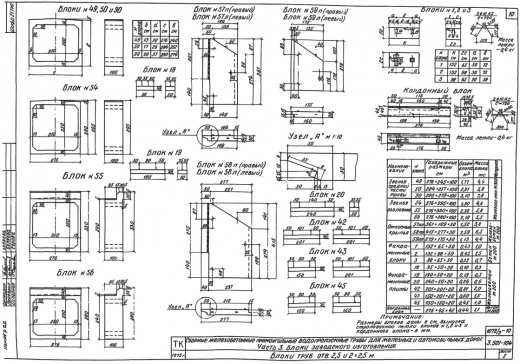

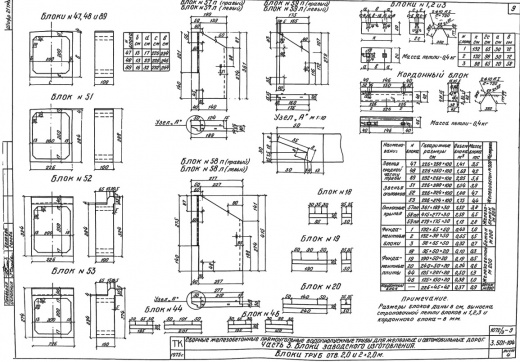

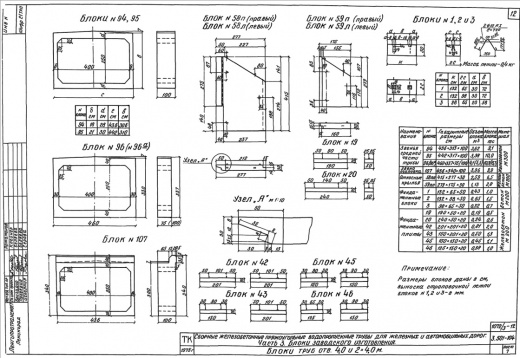

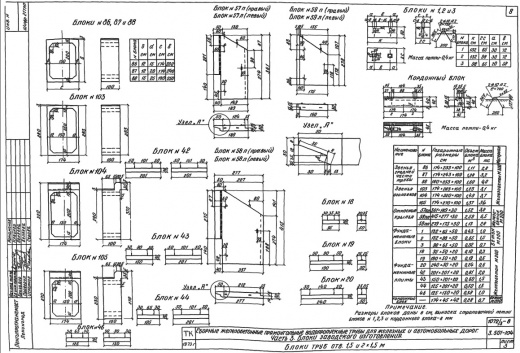

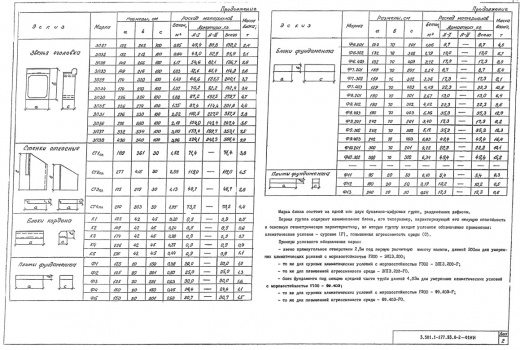

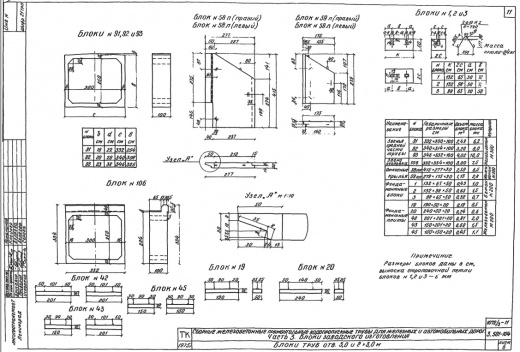

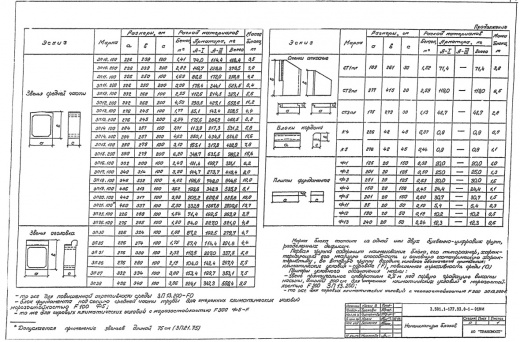

Откосное крыло СТ 1 - F (Блок № 57) левое и правое

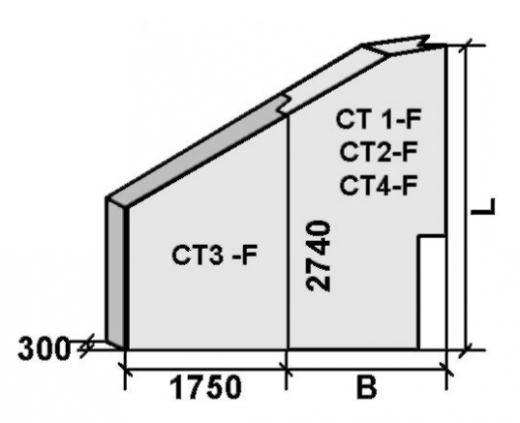

Откосные стенки СТ 1 - элементы укрепления, применяемые в дорожном строительстве в сложных грунтовых условиях. На практике возведения дорог в узких проемах применяют откосные стенки СТ 1. Конструктивно это усеченная плита, напоминает форму крыла. Они представляют собой увесистые блоки прямоугольной формы. Верхняя вертикальная грань имеет вырез по форме, к которому выполняется стыковка открылка и портальной стенки. Система строится из расчета постоянного или периодического действия.

Открылки СТ 1 отличаются высокой строгостью размеров и геометрических форм, жесткостью конструкции, прочностью и трещиностойкостью, так как участвуют в дорожном строительстве объектов повышенной ответственности. Могут быть цельные и сборные. Данные железобетонные изделия служат оптимальной защитой от обвалов грунта к выходным отверстиям водоотводных труб.

Железобетонные откосные стенки СТ 1 или открылки главным образом используются в обустройстве дорог и земляных насыпей различного назначения и любой высоты. Устанавливается укрепление данного типа по концам портальной стенки или звена-оголовка трубы. Плиты работают под внушительным давлением грунта, а также подвергаются динамическим нагрузкам, возникающим при движении автомобилей или поездов.

Стенки выполняют также функцию направляющего элемента. Откос направляет стекающие дождевые воды в специальный канал, обеспечивая сохранность насыпи, а также защиту от засорения водоотводного канала. Откосные стенки СТ 1 применяют совместно с одноразмерными водопропускными трубами. Это могут быть трубы круглого, прямоугольного или сборного сечения, а также совместно со всеми типоразмерами портальных стенок. Откосы монтируются в 2-х исполнениях – правом и левом.

Открылки СТ 1 изготавливают из плотных марок бетонов класса прочности В20. Стенки эксплуатируют в условиях постоянного действия внешней агрессивной среды, поэтому в исходные материалы вводят специальные высококачественные инертные наполнители, повышающие эксплуатационные характеристики. Используют гравийный щебень мелкой фракции камня и песок с мелким зерном. Эти компоненты повышают не только прочность готового изделия, но и стойкость бетона к действию влаги и отрицательных температур. Марка водонепроницаемости W6, марка морозостойкости F200-300. Дополнительная гидрофобная пропитка повышает сопротивляемость бетона впитывать влагу. Введение специальных присадок в бетон позволяет повысить стойкость откоса к химическому действию со стороны грунтов.

Усиленное армирование плит позволяет получить требуемые прочностные показатели. Для этого применяют стальные стержни с предварительным напряжением и сварные сетки, изготовленные методом контактно-точечной сварки. Применяют сталь класса A-100 и A-300. Используются армирующие конструкции: каркасы плоские, сетки арматурные, которые изготавливают контактно-точечной сваркой по схемам согласно технической документации.

В местах вырезов есть закладные детали, которые используются для стыковки с фундаментом трубы. Монтажные петли привариваются к основному каркасу и служат подъемными элементами. Все металлические детали защищаются от коррозии.
