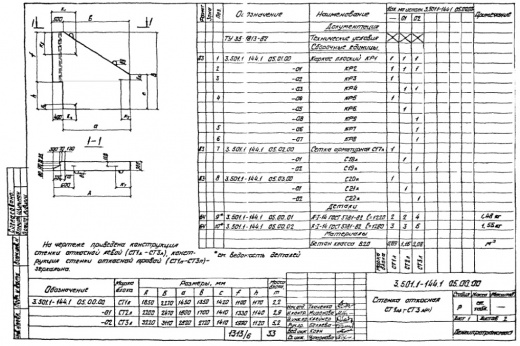

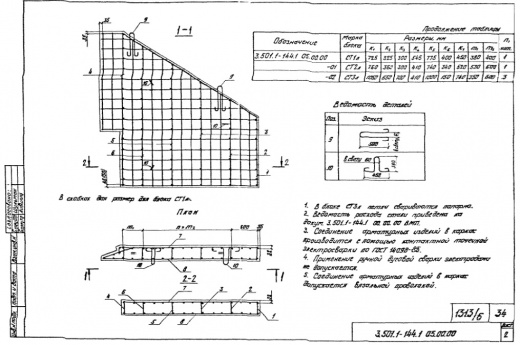

Откосные стенки СТ 1 - элементы укрепления, применяемые в дорожном строительстве в сложных грунтовых условиях. Откосные стенки СТ 1 изготавливаются по Серии 3.501.1-144. На практике возведения дорог в узких проемах применяют откосные стенки СТ 1. Конструктивно это усеченная плита, напоминает форму крыла. Они представляют собой увесистые блоки прямоугольной формы. Верхняя вертикальная грань имеет вырез по форме, к которому выполняется стыковка открылка и портальной стенки. В местах вырезов есть закладные детали, которые используются для стыковки с фундаментом трубы. Монтажные петли привариваются к основному каркасу и служат подъемными элементами. Все металлические детали защищаются от коррозии. Система строится из расчета постоянного или периодического действия.Открылки СТ 1 отличаются высокой строгостью размеров и геометрических форм, жесткостью конструкции, прочностью и трещиностойкостью, так как участвуют в дорожном строительстве объектов повышенной ответственности. Могут быть цельные и сборные. Данные железобетонные изделия служат оптимальной защитой от обвалов грунта к выходным отверстиям водоотводных труб.
Железобетонные откосные стенки СТ 1 или открылки главным образом используются в обустройстве дорог и земляных насыпей различного назначения и любой высоты. Устанавливается укрепление данного типа по концам портальной стенки или звена-оголовка трубы. Плиты работают под внушительным давлением грунта, а также подвергаются динамическим нагрузкам, возникающим при движении автомобилей или поездов.
Стенки выполняют также функцию направляющего элемента. Откос направляет стекающие дождевые воды в специальный канал, обеспечивая сохранность насыпи, а также защиту от засорения водоотводного канала. Откосные стенки СТ 1 применяют совместно с одноразмерными водопропускными трубами. Это могут быть трубы круглого, прямоугольного или сборного сечения, а также совместно со всеми типоразмерами портальных стенок. Откосы монтируются в 2-х исполнениях – правом и левом.
В системе данного типа предусматривается использование труб из звеньев с плоским опиранием, предназначенных для периодически действующих водостоков с прямым или иным опиранием стенок. Трубы обеспечивают отвод скопившейся влаги с одной стороны насыпи и выводя ее с другой.
Условные обозначения:
Откосные стенки СТ 1
- Левая или Правая - направление стыковки
- СТ - тип изделия
- 1- размерная группа
