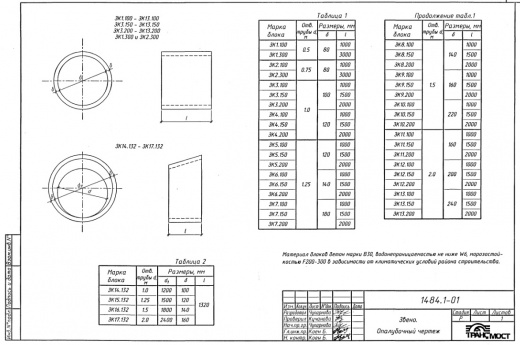

Звено 3 К 9.200

Звенья круглых водопропускных труб ЗК 9.200 применяют при обустройстве дорожного хозяйства. Конструктивно изделие выглядит как звено круглого сечения. Изготавливают элементы из высокопрочного железобетона. Это позволяет получать очень прочные, надежные и долговечные узлы дорог различного назначения. Характеристики позволяют создавать технические сооружения постоянного действия, при этом на их ремонт и обслуживание производятся минимальные вложения средств. Основная функция – транспортировка водной среды, образовавшейся в результате осадков. Звено ЗК 9.200 данного типа служит для получения сборной трубы для отвода большого количества воды. Составные части имеют небольшую длину, поэтому в сборе можно получить участок нужной протяженности. Звенья ЗК выпускаются в двух вариантах: цилиндрической и конической формы и используются совместно с одноразмерными лекальными блоками, портальными стенками и открылками. Стык выполняется фальцевым или в виде раструба.

Звенья ЗК 9.200 применяют для обустройства автомобильных дорог и железнодорожных насыпей различного назначения. Цилиндрические компоненты формируют тело трубы и образуют водоотвод постоянного действия. Достаточный диаметр элемента позволяют с высокой эффективностью отводить дождевые и снеговые талые воды, предотвращая разрушение дорожного полотна. Нередко трубы данной марки применяют для создания тоннелей и путепроводов для прогона скота. Монтаж звеньев осуществляется на специально подготовленное основание из фундаментных плит или щебенчато-песчаной подсыпки с предварительной трамбовкой грунта.

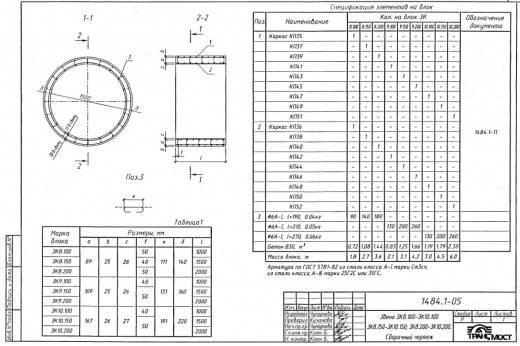

Звенья круглые З К 9.200 изготавливаются согласно следующих документов: Шифр 1484; Серии 3.501.1-144 и ОСТ 35-27.0-85, масса 4,20 т. предназначенные для укладки под насыпями автомобильных дорог от 4,6 м до 9,0 м и железных дорог от 3,1 м до 8,0 м, включая дороги промышленного транспорта, строящиеся в районах с расчётной сейсмичностью до 9 баллов. Круглые звенья (цилиндрические и конические) предназначены для климатических районов строительства с расчётной температурой наружного воздуха минус 40 градусов Цельсия и выше. Марка звена состоит из двух буквенно-цифровых групп, разделённых дефисом. Первая группа содержит обозначение типоразмера звена и его длину в сантиметрах; во вторую группу марки входят условные обозначения применения: морозостойкость (F). Материал звеньев - тяжёлый конструкционный бетон по ГОСТ 26633 класса В30 по прочности на сжатие, водонепроницаемостью W6 и морозостойкостью F200 при средней месячной температуре воздуха наиболее холодного месяца в районе строительства выше минус 15 градусов Цельсия; F300 при средней месячной температуре воздуха наиболее холодного месяца в районе строительства ниже минус 15 градусов Цельсия. Качество наружных и внутренних поверхностей звеньев соответствует категории А6 по ГОСТ 13015-2003.
