Звенья круглых водопропускных труб ЗКП 7.200 - прочные железобетонные элементы, выпускаемые по серии 3.501.1-144. Строительство водопропускных труб, применяемых в автодорожных и железнодорожных насыпях, считается обязательным. Их основное предназначение – транспортировка сточных и атмосферных вод. Это обеспечивает безопасную и надежную эксплуатацию дорожного сооружения. Водоток формируется из звеньев круглых труб ЗКП 7.200, откосных стенок, открылок и подпорных элементов. Звено трубы – это специальные железобетонные изделия, которые конструктивно выглядят как цилиндры с плоскими бетонными "ножками". Конструкция трубы может предусматривать наличие одного, двух или трех очков. Особое устройство опоры позволяет строить водовод без применения фундаментных блоков, что удешевляет строительный проект, а значит, это имеет практическое и экономическое обоснование. Достаточно обустроить подсыпку из песчано-гравийной смеси толщиной 10-15 см. Реже делают монолитный фундамент. Фиксация звена в сооружении производится также за счет значительной массы самого элемента, поэтому его сдвиг исключен. Благодаря применению высокопрочных и качественных материалов готовые изделия могут эксплуатироваться в условиях агрессивной среды, а также под значительными вертикальными нагрузками.
Звенья круглых водопропускных труб ЗКП 7.200 используют при строительстве водотоков периодического и постоянного действия автодорожных и железнодорожных насыпей. Средняя скорость пропуска водной среды может достигать до 15 м3/с. За счет небольшого отверстия трубы не могут пропускать большое количество воды. Однако за счет высокой прочности данные железобетонные изделия могут быть установлены на равнинной местности районов с сейсмической активностью до 9 баллов по шкале Рихтера. Толщина стенки звеньев рассчитывается из условия долговечной работы водосборной системы под колоссальными вертикальными нагрузками.
Элементы работают в агрессивных условиях, при этом целостность земляного полотна не нарушается, и поэтому они считаются наиболее безопасным в эксплуатации. Звенья ЗКП 7.200 могут формировать трубу требуемой длины, достаточно составить два-три элемента. Прочность, надежность и долговечность – главные характеристики круглого водовода, который построен с применением звеньев марки ЗКП 7.200. Это позволяет восполнить любые нужды дорожного строительства.
Звенья водопропускных труб изготавливаются из конструкционного тяжелого бетона плотностью не ниже 2200 кг/м3, класс бетона по прочности на сжатие В 30 и В 35, В 20 для блоков откосных стенок и фундаментов, по водонепроницаемости W 6 и W 8, марка бетона по морозостойкости F 200 и F 300, с улучшенной структурой бетона.
Круглые железобетонные трубы и трубы с плоским опиранием применяются в строгом соответствии с расчётными высотами насыпей ( с учётом характеристики качества грунтов основания и типа фундамента). На периодически действующих водостоках без процессов наледеобразования в районах с умеренными и суровыми климатическими условиями.
Область по высоте насыпи:
- под автомобильными дорогами от 9,1 до 20,0 метров;
- под железными дорогами от 8,1 до 20,0 метров.
Условные обозначения:

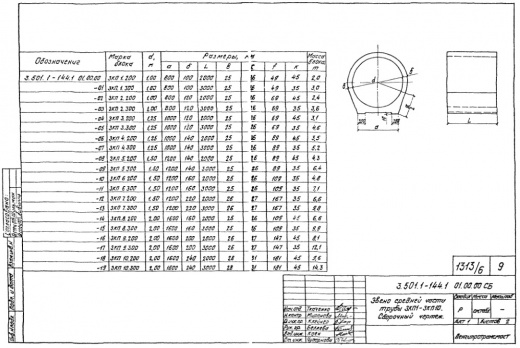

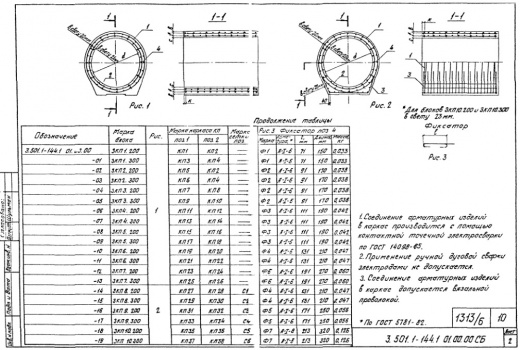

Звено круглых водопропускных труб ЗКП 7.200
- ЗКП – звено круглое с плоским опиранием.
- 7 – типоразмер (первая группа, отражает размер несущей способности).
- 200 – длина (значение округлено до целого числа и для удобства чтения записано в дециметрах).
Толщина стенки звена 220 мм;
Вес 6,6 т.
